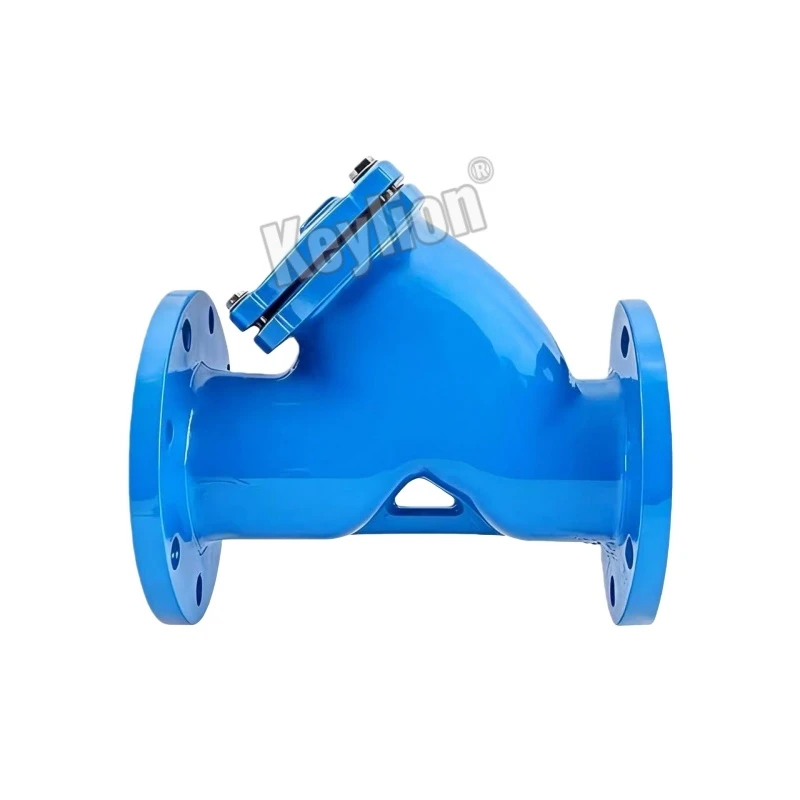

Cedilo tipa Wye
Pregled izdelka
Wye Type Strainer je cevovodna filtrirna naprava, namenjena odstranjevanju trdnih delcev iz vodnih sistemov. Ščiti ventile, črpalke, števce in nadaljnjo opremo pred kontaminacijo z odpadki.
Ključne značilnosti
3–5× večja filtrirna površina od prereza-cevi zmanjša padec tlaka in podaljša intervale čiščenja.
Ohišje iz nodularne litine (GGG50 / ASTM A536) zagotavlja visoko mehansko trdnost in odpornost na udarce za zahtevne pogoje delovanja.
Epoksi{0}}protikorozijski premaz izboljša površinsko zaščito in podaljša življenjsko dobo v vlažnem okolju.
Podpira vodoravno ali navpično namestitev, kar ponuja prilagodljivost za različne postavitve cevovodov.
Možnosti 20–100 mrežnih očes omogočajo prilagoditev učinkovitosti filtracije glede na sistemske zahteve.
Tehnične specifikacije
| Postavka | Specifikacija |
| Ime izdelka | Cedilo tipa Wye s prirobnico |
| Standardna skladnost | ANSI/ASME B16.1, ANSI/ASME B16.5 |
| Razpon velikosti | DN50 (2") – DN200 (8") |
| Delovni tlak | 150 LB |
| Testni tlak | 225 LB |
| Delovni medij | Samo voda (pitna voda, požarna voda, industrijska čista voda) |
| Delovna temperatura | -20 stopinj do 120 stopinj (-4 stopinje F do 248 stopinj F) |
| Velikost očesa | 20–100 mesh (prilagodljivo) |
| Območje filtracije | 3–5× površina prečnega-prereza cevi |
| Smer namestitve | Vodoravno ali navpično |
| Smer toka | Označeno na telesu |
| Površinski premaz | Rdeča epoksidna barva |
| Pakiranje | Izvozno ohišje iz vezanega lesa |
Podrobnosti materiala
| Komponenta | Material |
| Telo | Nodularna litina GGG50 / ASTM A536 |
| Pokrov | Nodularna litina GGG50 / ASTM A536 |
| zaslon | Nerjaveče jeklo |
| Tesnilo | EPDM |
| Vijaki/matice | Ogljikovo jeklo/nerjaveče jeklo (izbirno) |
Scenariji uporabe
Sistemi za oskrbo z vodo
Glavni vodovodni cevovodi
Sistemi za distribucijo pitne vode
Črpalke za dvig tlaka
Zaščitni sistemi vodomera
Sistemi protipožarne zaščite
Glavni požarni cevovodi
Sprinkler sistemi
Dovodni sistemi požarnih črpalk
Industrijski komunalni sistemi
Sistemi za kroženje hladilne vode
Cevi za prenos čiste vode
Zaščitni sistemi črpalk in ventilov
Vhodni filtrirni sistemi opreme
Zagotavljanje kakovosti
Pregled surovin, vključno s preverjanjem kemične sestave in mehanskih lastnosti.
Dimenzijski pregled v skladu z zahtevami ANSI/ASME.
Testiranje hidrostatičnega tlaka pri preskusnem tlaku 225 LB.
Pregled debeline premaza za konsistenco in oprijem epoksi sloja.
Preverjanje zaslonske mreže za potrditev natančnosti filtracije.
Vizualni in površinski pregled napak pri litju in kakovosti premaza.
Testiranje zadrževanja tlaka za validacijo učinkovitosti tesnjenja.
Proizvodni proces sledi zahtevam sistema vodenja kakovosti ISO 9001.
Možnosti prilagajanja
| Možnost | Razpoložljiva konfiguracija |
| Označevanje z logotipom | Liti logotip, lasersko označevanje, imenska tablica |
| Pakiranje | Nevtralna izvozna embalaža, prilagojena škatla, paletna embalaža |
| Standardna prirobnica | ANSI, DIN, BS, JIS |
| Nadgradnja materiala | Ohišje iz nerjavečega jekla, nodularna litina višjega- razreda |
| Material zaslona | SS304, SS316 |
| Velikost očesa | 20–100 mesh ali po meri |
| Premaz | Epoksi premaz, fuzijski epoksid (FBE), prilagojen premaz |
| barva | Rdeča, modra, črna, prilagojene barve |
| Tlačni razred | 150 LB, PN16, PN25 |
| Vrsta povezave | Prirobnična prilagoditev |
